Descripción de la función de la cámara microscopio 2K:
LaHDMI-compatible cámara industrial cuenta con 8 líneas horizontales móviles o 8 líneas verticales, pudiendo seleccionarse de 1 a 8 a través del menú, la resolución máxima de salida HDMI es 1920x1080 a 60Hz. Para garantizar la seguridad, por favor lea detalladamente las instrucciones de uso.

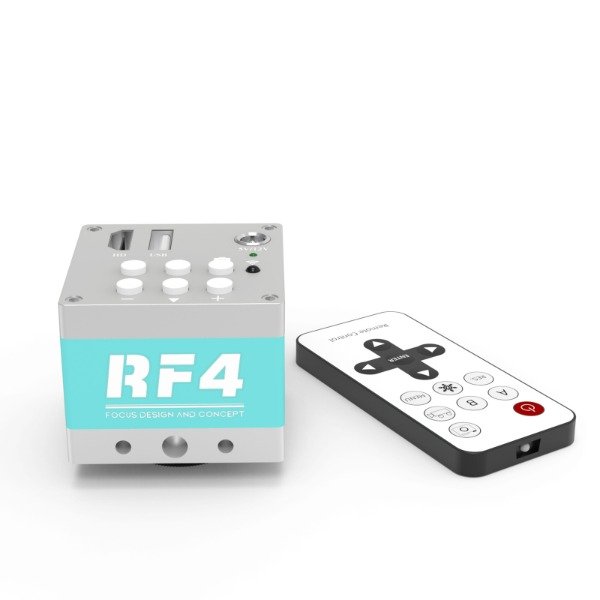

Interfaz y funciones de las teclas:
El lente industrial está instalado en la interfaz CS de la cámara, laHDMI-compatible
interfaz OUT se conecta al cable de datos del monitor, y la interfaz de 12V DC se conecta a la fuente de alimentación de 12V o 5V DC. La luz indicadora se vuelve verde al encenderse, lo que indica que la cámara funciona normalmente.
Operación del menú:
Presione la tecla MEMU una vez para abrir el menú principal; tras abrir el menú principal, podrá ver parámetros de imagen, configuración de funciones, gestión del dispositivo, disco emergente y salida del submenú. Use las
teclas para mover el cursor y seleccionar el submenú deseado, luego presione la tecla + para ingresar al submenú señalado por el cursor. Dentro del submenú, use las teclas "+/-" para ajustar valores. El valor predeterminado en parámetros de imagen es "balance de blancos automático"; para activar "balance de blancos con un botón", primero configure "balance de blancos automático" en "NO", coloque una hoja blanca bajo el lente y luego active la opción "balance de blancos con un botón".
Problemas comunes y soluciones:
1. Restaurar configuración de fábrica: tecla MEMU -> gestión del equipo -> restaurar configuración de fábrica.
2. Balance de blancos con un clic: tecla MEMU -> parámetros de imagen -> balance de blancos automático (establecer en NO) -> activar la opción "Balance de blancos con un clic".
3. Uso de teclas: presione una vez para capturar imagen; mantenga presionado 2 segundos para grabar (parpadea REC a la izquierda de la letra de unidad), y mantenga presionado 2 segundos para finalizar la grabación.
4. Tecla de vista previa de imagen: presione dos veces la tecla MEMU para entrar a la interfaz de vista previa de imagen/video y combine las teclas "/+/-" para seleccionar la vista previa correspondiente de imagen/video.
5. Cambio de color de línea: tecla MEMU -> configuración de función -> teclas izquierda y derecha para ajustar el color de línea (establecer en SÍ) -> salir y ajustar con las teclas "".
6. Si la pantalla LCD está incompleta con bordes negros, por favor presione el botón AUTO en la pantalla.
7. Si el lente o el elemento de imagen tiene polvo, límpielo con alcohol absoluto o séquelo con un paño para gafas.
Parámetros de la cámara:
1. Elemento de imagen 2k CMOS de 1/2.8 pulgadas, píxeles efectivos 1920x1080, tasa de fotogramas 60 cuadros por segundo, resolución 900 líneas.
2. Se adopta interfaz de lente CS, puede seleccionarse lente de cualquier interfaz CS.
3. Entrada de energía: +5V a +12V DC, corriente máxima de trabajo 400mA a +5V, y 200mA a +12V.
